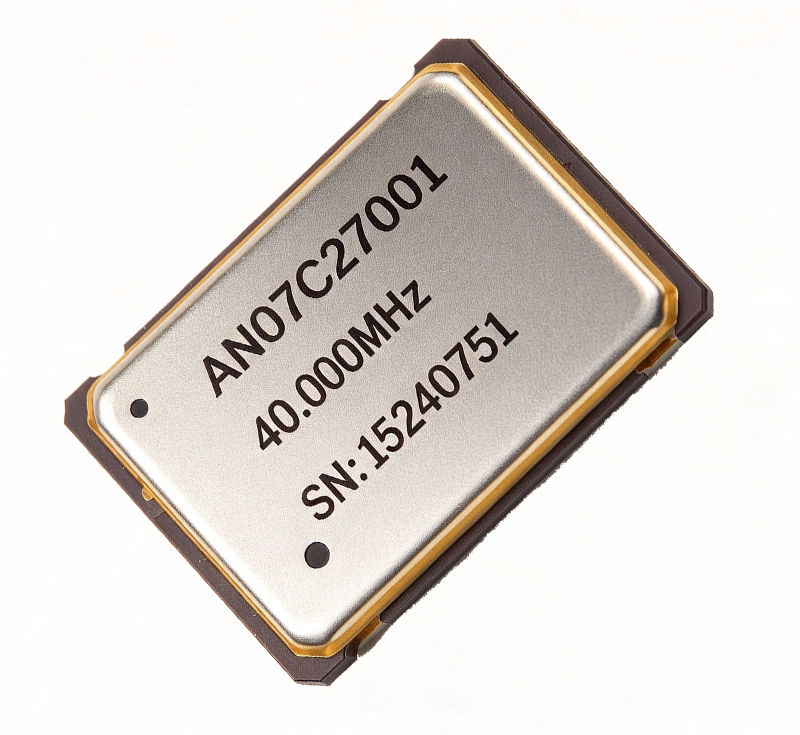

AN07C
抗冲击指数：
★★★
振动类型：
普通
产品特点：
体积小、低相噪、高可靠性，适用于移动载体、测试装置等。
分享到：
免费咨询
销售热线：13808410450
性能参数
| 项目 | 条件 | 标称值 | 单位 |
| 标称频率 | 25℃,Vcc=3.3V | 0.625~50 | MHz |
| 初始偏差 | 25℃,Vcc=Vco | 0.5 | ppm |
| 输出 | |||
| 波形 | 25℃,Vcc=3.3V | 削峰正弦波/方波 | |
| 电平 | 25℃,Vcc=3.3V | 0.8Vp-p | V |
| 负载 | 25℃,Vcc=3.3V | 10k | Ohm |
| 频率控制 | |||
| 输入阻抗 | 25℃,Vcc=0V | NC | kΩ |
| 斜率 | 25℃,Vcc=3.3V | NC | %(正斜率) |
| 频率拉动范围 | Vc=0V | NC | ppm |
| Vc=Vco | NC | ppm | |
| VC=Vref | NC | ppm | |
| 电源 | |||
| 电压 | Vcc | 3.3 | V |
| 启动电流 | Vcc=3.3V | 4.0 | mA |
| 稳定电流 | 25℃,Vcc=3.3V | 4.0 | mA |
| 启动时间 | 1ppm@25℃ | 2.0 | ms |
| 相位噪声 | |||
| 静态单边相位噪声 | 1kHZ | -125/-130 | dBc/Hz |
| 频率稳定度 | |||
| 频率vs温度 | 25℃ | 0.5 | ppm |
| 频率vs电源电压 | 25℃ | 0.2 | ppm |
| 频率vs负载 | (10kΩ/10pF)±10% | 0.2 | ppm |
| 年老化率 | 通电30天后 | 1 | ppm |
极限参数
| 电源电压 | -0.5~5.0V | 湿度 | 95% |
| 控制电压 | -1.0~5.0V | 振动冲击 | GJB360相关规范 |
| 存储温度范围 | -55 ºC ~ +85 ºC | 总规范 | GJB1648-1993 |
PDF规格书
AN07C微型表贴温补晶振规格书
上传日期：2024-01-15
