蓝宝石振荡器是一种满足按特定频点设计的单点频振荡器，其调谐范围在100kHz范围内，难以应用于需要复杂频率信号的场合。因此我们将DDS与SRO结合，研制成功FZ20可编程蓝宝石频率综合板卡；该产品充分利用DDS变频特性，也保留了SRO的超低相噪，从而实现了输出信号频率在一定范围内可调；其外形为 6U VPX板卡，易于应用于客户的频综系统。

FZ20是一款基于蓝宝石振荡器(SRO)和直接数字频率合成(DDS)的频率综合器，内置超低相位噪声X频段SRO，利用SRO输出为DDS提供时钟。其输出频率可以在600MHzf范围内任意变化，克服了SRO只能输出单一频点的局限性。

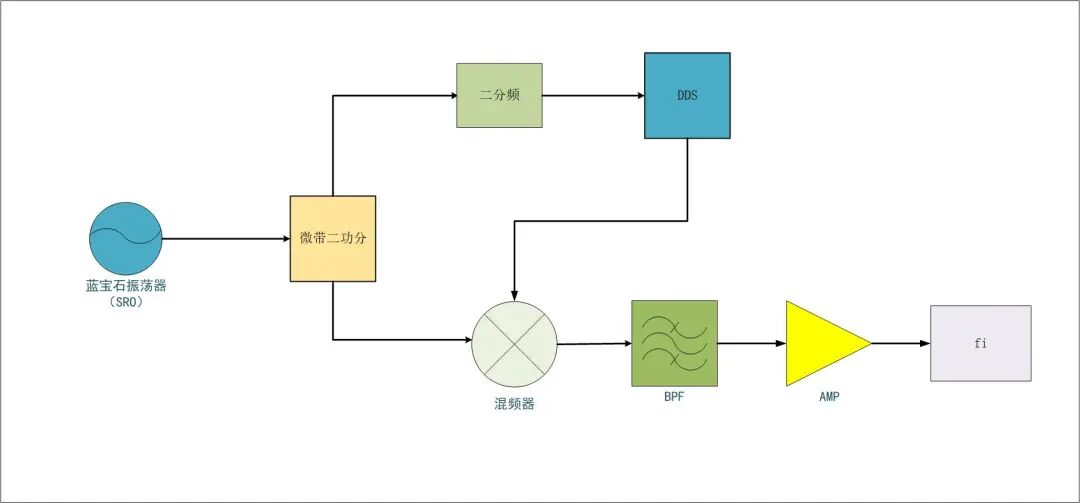

▲FZ20设计原理图

将DDS的输出与SRO输出进行混频，再进行滤波放大可以获得需要的频点信号。由于DDS的特性，输出信号可以实现快速的捷变频和扫频，从而符合无线测量设备的需求。

FZ20其外形为标准6U VPX板卡，总体尺寸<233mm*160mm*50mm。
